W skrócie
- Różnica ciśnień służy konkretnemu celowi procesu.
- Otwarcie bramy może odwrócić przepływ.
- Alarm musi prowadzić do określonego działania.
Nadciśnienie lub podciśnienie w hali ma sens tylko w odniesieniu do konkretnego celu: ograniczenia napływu zanieczyszczeń, utrzymania ich w wydzielonej strefie, ochrony produktu albo kontroli kierunku ruchu powietrza. Sama dodatnia lub ujemna liczba na mierniku nie potwierdza, że układ działa. Liczy się przepływ między rzeczywistymi pomieszczeniami podczas otwierania drzwi, pracy odciągów i normalnego ruchu ludzi oraz materiałów.
Projekt i regulacja wymagają osoby z odpowiednimi kompetencjami. Zarządca może jednak dobrze przygotować dane, kontrolować założenia i odebrać wynik na podstawie scenariuszy pracy. To szczególnie ważne w obiektach, gdzie zmiana ustawienia bramy, dołożenie odciągu albo zablokowanie kratki potrafi odwrócić zaplanowany kierunek przepływu.
Zdefiniuj cel i narysuj mapę stref powietrznych
Na rzucie hali zaznacz procesy, źródła pyłu, zapachu, ciepła lub wilgoci, strefy czyste, pomieszczenia pomocnicze i drogi komunikacji. Następnie strzałkami określ pożądany kierunek przepływu przy zamkniętych oraz typowo otwieranych przejściach. Dopiero ta mapa pozwala powiedzieć, gdzie powinno występować nadciśnienie, a gdzie podciśnienie.
Nie zaczynaj od jednej wartości dla całego obiektu. Hala może mieć kilka podstref, śluzę, zaplecze i sąsiednie pomieszczenia o innych wymaganiach. W jednym przejściu powietrze ma płynąć do procesu, w innym z procesu do kontrolowanego wyciągu. Założenia muszą być spójne, aby dwie instalacje nie walczyły o ten sam przepływ.
Zapisz, co ma się stać po utracie różnicy ciśnień. Czy proces można kontynuować, trzeba zamknąć drzwi, zatrzymać urządzenie, ograniczyć ruch czy wezwać obsługę techniczną? Bez określonej reakcji alarm jest tylko sygnałem. Cel strefowania powinien być zrozumiały dla kierownika zmiany, nie jedynie dla projektanta automatyki.
Oddziel strefowanie od wentylacji stanowiskowej. Podciśnienie całej hali nie zastępuje odciągu przy źródle emisji, jeśli zanieczyszczenie powinno być przechwycone lokalnie. Zależność między źródłem, okapem, przewodem i uzupełnieniem powietrza opisuje poradnik o odciągu miejscowym w warsztacie.
Dane do projektu i regulacji stref
0/11
Policz bilans razem z drzwiami, bramami i odciągami
Różnica ciśnień powstaje z bilansu doprowadzanego i usuwanego powietrza oraz oporów na drodze przepływu. Nie można oceniać jej bez zestawienia wszystkich central, wentylatorów, odciągów i urządzeń procesowych. Instalacja ustawiona poprawnie na postoju może stracić kierunek po uruchomieniu dużego wyciągu.
Drzwi i bramy są częścią układu. Otwarte przejście ma znacznie mniejszy opór niż szczelna przegroda, dlatego nawet dobrze dobrana różnica ciśnień szybko zanika. Trzeba znać czas otwarcia, częstotliwość przejazdów oraz wpływ kurtyn, śluz i samozamykaczy. Założenie, że brama pozostaje zamknięta, jest bezwartościowe, jeśli w realnym procesie otwiera się co kilka minut.
Sprawdź drogę powietrza uzupełniającego. Wyciąg nie usuwa powietrza z próżni; brak kontrolowanego nawiewu może powodować zasysanie przez przypadkowe nieszczelności, trzaskanie drzwiami i pogorszenie pracy innych instalacji. W zakładach o dużej zmienności procesu sterowanie powinno uwzględniać aktywne urządzenia, a nie opierać się wyłącznie na stałej nastawie.
Uwzględnij wpływ pogody i budynku. Wiatr, różnica temperatur, kominowe działanie wysokiej hali oraz nieszczelności obudowy zmieniają rozkład ciśnień. Pomiary wykonane w jednym spokojnym dniu nie opisują wszystkich warunków. Projektant powinien wskazać granice działania, a odbiór objąć scenariusze najbardziej istotne dla ryzyka.
Jeśli w hali funkcjonuje kilka systemów, przygotuj tabelę trybów: produkcja, przerwa, noc, mycie, awaria i serwis. Dla każdego zaznacz pracę nawiewu, wywiewu, odciągów, bram i alarmów. Taka matryca ujawnia sprzeczności wcześniej niż test na gotowym obiekcie.
Rozmieść pomiary tam, gdzie odpowiadają na pytanie operacyjne
Punkt pomiaru różnicy ciśnień powinien reprezentować granicę konkretnych stref. Przewody impulsowe muszą być poprowadzone i chronione tak, aby odczyt nie zależał od przypadkowego podmuchu, zabrudzenia lub uszkodzenia. Lokalizacja ekranu dla obsługi jest inną decyzją niż lokalizacja króćców pomiarowych.
Sam przetwornik wymaga zakresu dopasowanego do oczekiwanych wartości, sprawdzenia zera i okresowej kontroli. Zbyt szeroki zakres może pogorszyć użyteczność odczytu, a dryf dawać pozornie stabilny wynik. W dokumentacji trzeba zapisać model, zakres, miejsce, datę kontroli i sposób powiązania z systemem automatyki.
Alarm nie powinien reagować na każdą sekundę otwarcia drzwi, jeśli jest to normalny element procesu. Zwłoka musi jednak pozostać na tyle krótka, aby wykryć trwałą utratę warunków. Ustawienie czasu wymaga obserwacji realnego ruchu i oceny ryzyka. Nie może być przypadkowo wydłużane tylko po to, by uciszyć częste sygnały.
Rejestruj wartość, stan drzwi, tryb instalacji i istotne zdarzenia. Bez kontekstu wykres spadku ciśnienia nie mówi, czy otwarto bramę, wyłączono nawiew czy zatkał się filtr. Zasady łączenia czujnika z miejscem, czasem i procedurą reakcji rozwija poradnik o monitoringu mikroklimatu w hali.
Operator potrzebuje prostego komunikatu: która granica straciła wymagany stan, jak długo problem trwa i co ma zrobić. Kolor na wizualizacji powinien odpowiadać instrukcji, a nie zastępować diagnozę. Obsługa nie powinna regulować przepustnic na własną rękę, jeśli zmiana wpływa na sąsiednie strefy.
Odbieraj układ w scenariuszach odpowiadających pracy hali
Przed pomiarami sprawdź stan instalacji: filtry, przepustnice, kierunek obrotów, nastawy, szczelność widocznych połączeń i pracę urządzeń procesowych. Protokół musi opisywać, które układy działały. Wyniku uzyskanego przy wyłączonej produkcji nie należy przedstawiać jako potwierdzenia pełnego obciążenia.

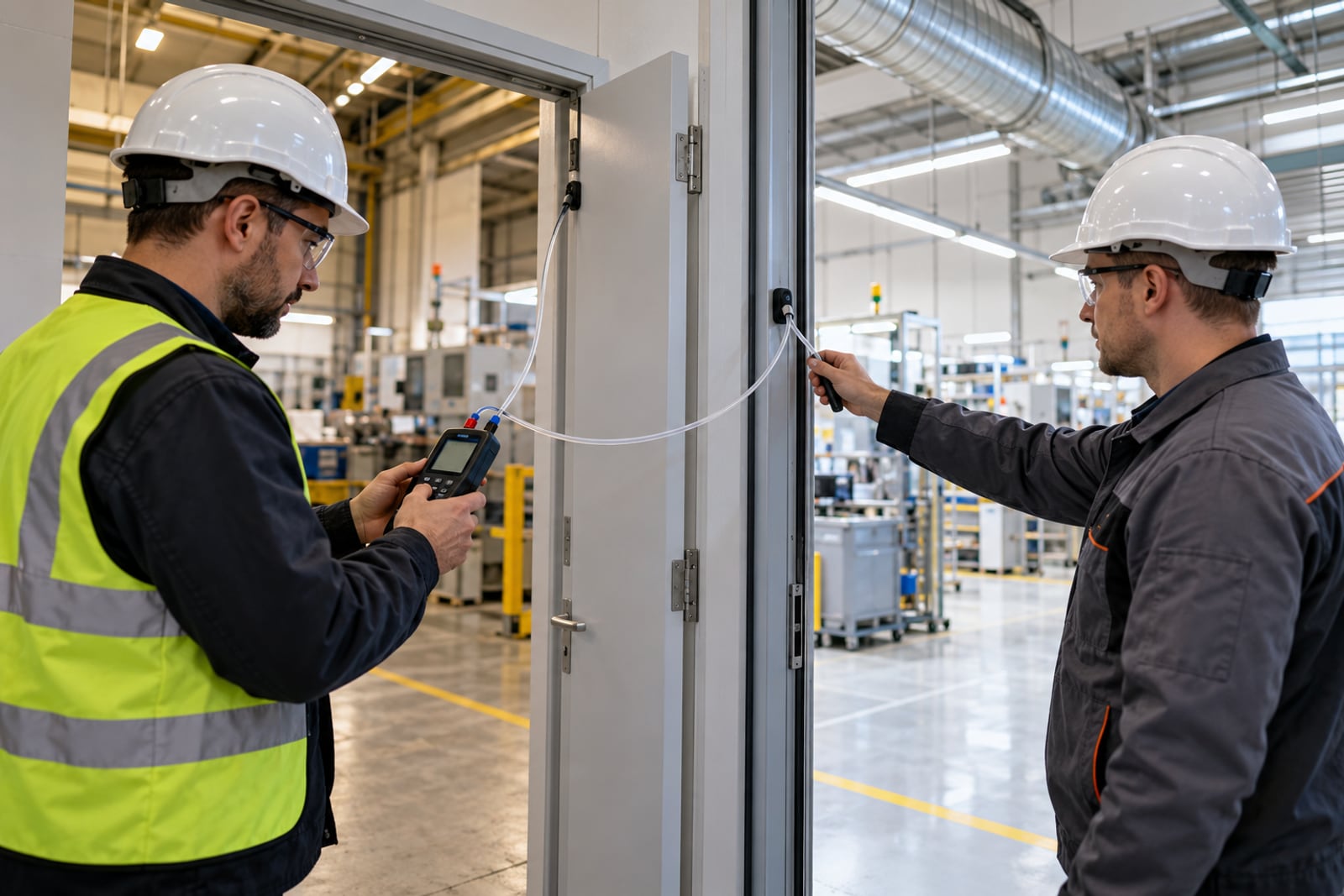

Zmierz różnicę ciśnień na granicach stref, ale również potwierdź rzeczywisty kierunek przepływu metodą odpowiednią do warunków i bezpieczeństwa. Wartość może chwilowo wyglądać poprawnie, mimo że lokalne strumienie przy dużym przejściu zachowują się inaczej. Ocenę wykonuje osoba kompetentna, stosując bezpieczne narzędzia i interpretację zgodną z projektem.
Przetestuj normalne otwarcie drzwi, przejazd przez śluzę, uruchomienie największego odciągu, zmianę biegu centrali i zanik jednego z urządzeń. Sprawdź, kiedy pojawia się alarm, czy informacja trafia do właściwej osoby oraz czy po zamknięciu przejścia układ wraca do stanu roboczego w przewidywalnym czasie.
Jeżeli hala ma źródła ciepła i wilgoci, odbiór strefowania połącz z oceną całej wentylacji. Przykład kontroli bilansu w trudnym procesie opisuje poradnik o wentylacji pralni usługowej. Chociaż procesy są inne, wspólna pozostaje zasada testowania nawiewu oraz wyciągu przy realnym obciążeniu.
Każdą rozbieżność zapisz jako konkretny przypadek: warunki, oczekiwanie, wynik, wpływ i decyzja. „Układ niestabilny” nie mówi wykonawcy, co odtworzyć. Po korekcie powtórz ten sam scenariusz i zachowaj oba wyniki. Nie poprawiaj protokołu przez usunięcie nieudanego pomiaru.
Chroń bilans przed cichymi zmianami w eksploatacji
Po odbiorze oznacz przepustnice i nastawy, do których obsługa nie powinna mieć swobodnego dostępu. Zmiana wykonana w jednej strefie wpływa na pozostałe. Każda korekta musi mieć autora, powód, datę i kontrolę wyniku. Kopia ustawień automatyki powinna być przechowywana w miejscu dostępnym dla zarządcy.
Wprowadź regularne obchody: stan drzwi i samozamykaczy, drożność kratek, zabrudzenie filtrów, komunikaty, uszkodzenia przewodów pomiarowych i nietypowy hałas. Obchód nie zastępuje przeglądu technicznego, lecz szybko wykrywa rzeczy, które zmieniają przepływ. Pomocna może być metodyka opisana w poradniku o mapie zagrożeń i planie działań w firmie.
Aktualizuj bilans przed dołożeniem odciągu, maszyny, ścianki, regału zasłaniającego nawiew, kurtyny lub nowej bramy. Zmiana procesu jest zmianą warunków wentylacji, nawet jeśli nie dotyka centrali. Zespół inwestycyjny powinien mieć obowiązek konsultacji przed wykonaniem, a nie dopiero po pojawieniu się alarmów.
Zakres doboru stref i możliwych skutków bezpieczeństwa można porównać z opracowaniem o tym, kiedy stosować nadciśnienie i podciśnienie w halach. Dla konkretnego obiektu nie zastąpi ono projektu, bilansu, pomiarów i uzgodnionej instrukcji reagowania.
Raz na określony czas oraz po istotnej zmianie powtórz scenariusze odbiorowe. Porównaj wyniki, stan urządzeń i liczbę alarmów. Częste alarmy nie powinny być rozwiązywane przez wyłączenie powiadomień bez diagnozy. Mogą wskazywać na zmianę procesu, zabrudzenie, niewłaściwy próg albo problem z czujnikiem.
O wyniku decyduje kierunek przepływu i ochrona procesu w realnych warunkach. Liczba bez informacji o drzwiach, wentylatorach i obciążeniu nie daje podstawy do odbioru.
Najczęstsze pytania
Czy jedna wartość różnicy ciśnień może obowiązywać całą halę?
Zwykle nie opisuje wszystkich granic i trybów. Wymagania wynikają z celu, geometrii, procesów i projektu. Każdy istotny przepływ między strefami powinien mieć określony kierunek oraz sposób kontroli.
Dlaczego alarm pojawia się przy otwieraniu bramy?
Otwarcie dużego przejścia gwałtownie zmniejsza opór i może wyrównać ciśnienia. Trzeba sprawdzić, czy jest to przewidziany stan krótkotrwały, jak długo trwa oraz czy układ odzyskuje wymagany kierunek po zamknięciu.
Czy podciśnienie zastępuje odciąg przy maszynie?
Nie automatycznie. Strefowanie kontroluje ogólny kierunek przepływu, a odciąg miejscowy ma przechwycić zanieczyszczenie przy źródle. Oba układy muszą zostać skoordynowane w bilansie.
Jak często sprawdzać czujniki różnicy ciśnień?
Częstotliwość wynika z wymagań urządzenia, ryzyka procesu i planu utrzymania. Kontrola powinna objąć zero, zakres, przewody impulsowe, zapis w automatyce i reakcję alarmową, a także być powtarzana po zmianach instalacji.
Czy odbiór można wykonać przy zatrzymanej produkcji?
Można wtedy sprawdzić część funkcji, lecz nie potwierdza to działania przy realnym obciążeniu. Końcowy odbiór powinien obejmować uzgodnione scenariusze z pracującymi urządzeniami, typowym ruchem i istotnymi stanami awaryjnymi.
